概 述
ZGJD 气动真空蝶阀，是经过特殊设计精心制造的产品。采用压缩空气为动力，通过气动装置改变气路方向，控制执行气缸来驱动蝶阀，接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体。
配装行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。
当采用智能控制与定位器时输入4-20mADC信号及0.4-0.7MPa气源，即可实现智能控制，实现对压力、流量进行调节。它是以压缩空气为动力，轴杆带动蝶板转动90度，实现蝶准备启闭动作。
标准规格
型 号 名 称 | ZGJD 气动真空蝶阀 | |
阀
体
部
分
| 压力等级（公斤） | PN16 |
连接方式 | 法兰式、对夹式 | |
连接标准 | HG/T20592-2009；HG/T20615-2009；GB/T9113-2010； | |
材料 | WCB、CF8、CF8M | |
操作温度 | 普通型：-20ºC～+200ºC 加长型：201C～+450ºC | |
填料 | PTFE | |
流量特性 | 直线型 快开型 | |
密封材料 | 聚四氟已烯 | |
执
行
机
构
| 气动角行程 | GT 气动执行器 |
气 源 | 0.4 ~ 0.7MPA | |
信号输入 | 输入4 ~ 20 mA | |
环境温度 | - 20 - +60℃ | |
空气耗量： | 1 ~ 131L | |
气 缸 形 式： | 单作用式 或 双作用式 | |
开关时间： | 双作用式 1 ~ 5秒 | |

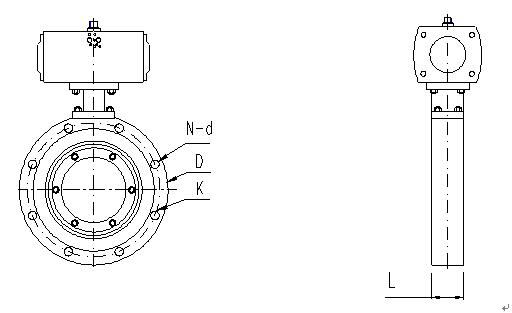

规格性能和参考尺寸
